輸出格式介紹

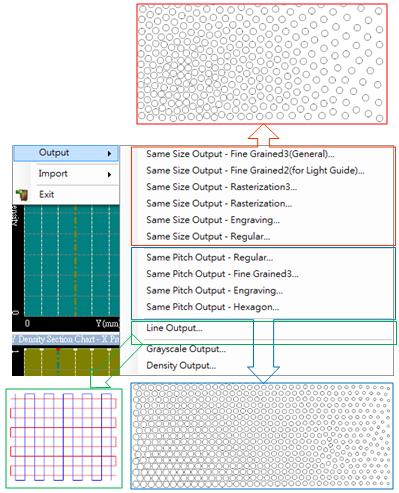

BacklightFly 有多種輸出格式供您選擇。輸出格式可分為四類: 同大小、同間距、線段輸出及分析用途。 "同大小輸出" 係指所有佈點的大小皆相同,密度的不同是在於點與點間的距離不同。"同間距輸出" 則是指點與點間的間距皆相同,藉由改變點的大小來製造出不同密度。 "線段輸出"則用應用於雷射切割製程。

選擇正確的輸出格式可以幫助您得到最佳的結果!

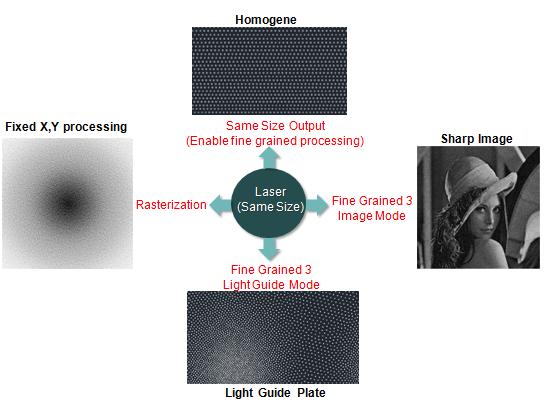

相同輸出格式還可因不同的點分佈方式而細分出不同的選擇。即使是相同製程方式,根據您的應用,可以選擇不同的分佈模式。例如,即使都是雷射製程,細緻化3-影像模式 輸出適合用於圖形照片的輸出,在此輸出模式下,您可得到較為犀利影像輸出結果。而 細緻化3-導光板模式 輸出則主要用於一般導光板,此運算模式下,可得到較平滑的點分佈。

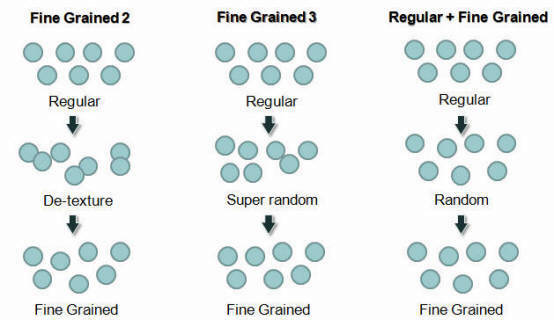

在"同大小"分類中,點分佈模式住要是從 Regular 模式衍生出來。新的點分佈是從 Regular 結果重新計算最佳位置而來。

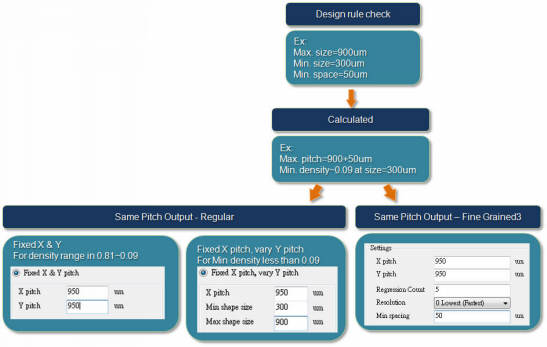

在"同間距"分類中,其觀念是藉由定義佈點尺寸範圍,再換算成相對密度。




想要了解更多,您可參考 "背光設計輸出"
