摘要

網格修稿隨著BacklightFly的推廣,目前已經是業界的主流,前一篇文章提及設計的概念,本文將再對回饋修正方法提供基本的概念.



前言

當我們設計完成後,出稿打樣點燈後,一般我們會得到一組亮度值如圖1來判斷產品的均勻度及亮度規格

圖1

圖1

通常會再有一張灰階的CCD相片如圖2來判斷品味是否良好,讀者如何使用BacklightFly來修正下一次的設計.經由我們的軟體您會發現,原來是這們的自然.

圖2

圖2



簡單假設

我們假設出光較高的地方需要降低密度,反之增加密度,為簡化設計暫時不考慮複雜的入光方向.所以我們根據出光來修正密度,如同密度ABC提及的 L~ID(出光~入光強度X密度),所以最直接的方式就是:

D1/D0=Target/L0 ----(1)

D1=D0*Target/L0 ----(2)

Target = 指目標值或是平均值

L0=出光量(量測值)

D1=新的密度

D0=原設計密度

由於沒有考慮入射光變化等因素,我們建議修正的幅度小於計算的值,所以我們修正公式為修正量

(D1-D0)/D0=(Target-L0)/L0 ----(3)

D1=D0*(1+Factor*((Target-L0)/L0)) ----(4)

Factor=修正比例



將灰階CCD圖匯入

首先在原設計檔中,我們將主設計層匯出成一個檔案(layer/export layer),這個動作主要是決定我們要計算的密度格位置如圖3

圖3

圖3

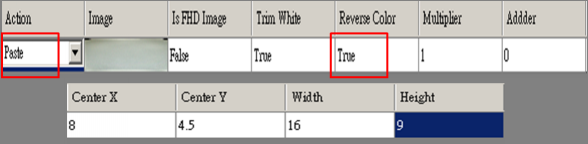

接著我們可以用Mask-Image功能將灰階CCD 貼在設計稿上,請注意在CCD圖中最暗的佈分是黑色,但匯入後密度值是最高,所以為方便計算請將反轉顏色設定為True.如圖4.

圖4

圖4

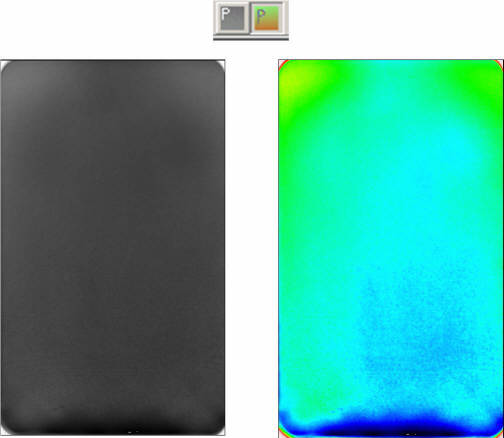

則目前設計稿變成輸出亮度圖如圖5.

圖5

圖5



擷取密度值

我們可以利用擷取功能來擷取灰階CCD圖的轉換密度.按下擷取功能鈕如圖6

圖6

圖6

畫面跳出一個視窗,讓您選擇如圖3預存的網格位置,接著畫面就會跳出一個新的擷取表單,表單中含密度表單及R2R表單如圖7.

圖7

圖7

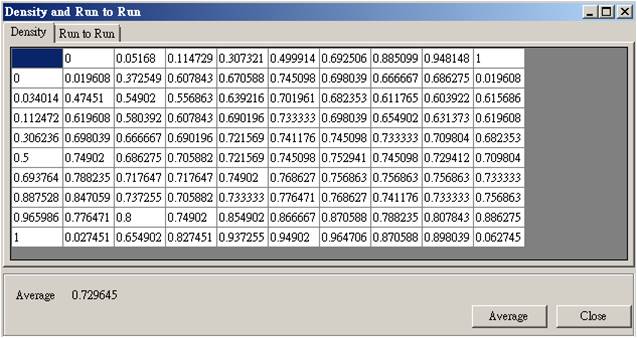

密度表單基本上就是灰階轉密度值但我們可以視為亮度關係. 在密度表單中,您可以直接修改密度值避免CCD圖拍攝問題造成計算失真,如圖2四個角落的暗帶.編輯功能如同一般試算表如圖8.修正完可以再按average計算平均密度值(亮度).

圖8

圖8



轉換輝度

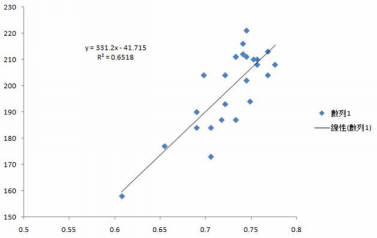

將得到的轉換值與實際的量測值做比較,我們可以透過如試算表等軟體得到線性校正線中的斜率及截距值圖9.

圖9

圖9

我們可以將其鍵入R2R表單中的A(斜率),B(截距值)參數中.最後再鍵入相關資訊(參考公式4),其中勾選add 1 to result結果如公式5,若不勾選為公式6,在此範例中皆採用公式5來施作.

1+Factor*((Target-L0)/L0)-----(5)

Factor*((Target-L0)/L0)-----(6)

最後再按計算鈕可以得到公式5的結果,選取結果並複製如圖10..

圖10

圖10

修正原設計

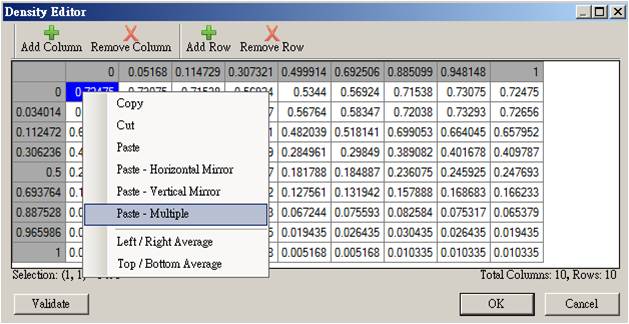

您可以將原設計開啟,另存為新版設計方便區別及計算.在新版設計中開啟密度編輯器,點選密度表格左上角,再按滑鼠右鍵選擇Paste-multiple如圖11

圖11

圖11

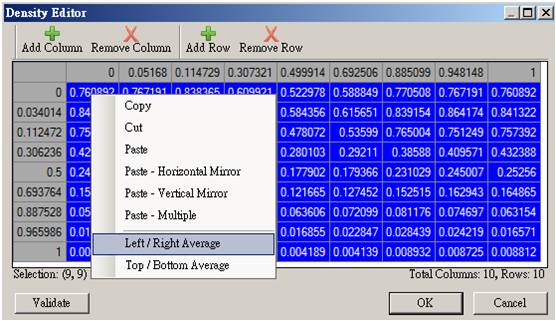

其作用如同公式4.如果需要可再對密度表做左右平均等修正如圖12.

圖12

圖12

最後確認

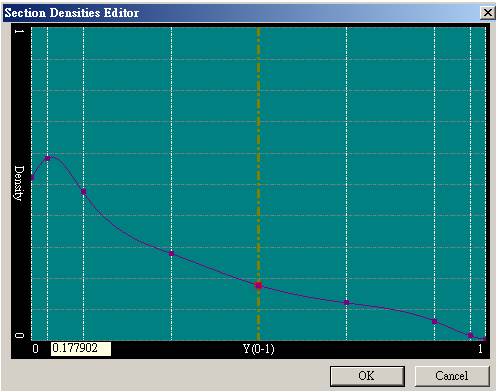

此時您已經完成新版設計,最後再利section density editor 確保每一條設計線的平滑性如圖13.恭喜您已經完成此次的修稿,可以根據製程輸出相關佈點.

圖13

圖13



修正LED 及機構造成的hot spot

以上的方法已經可以達到客戶的均勻度要求,但是一些如LED及機構造成的hot spot若要用網格來處理,是徒增困擾,我們提供mask-block/image來解決,我們留在下一篇文章再說明.
